棒形スキャナ　SS-4

※製品にタブレット端末は含まれません

コンクリート構造物内部検査機

小径ドリル孔（Φ24.5～30mm）を利用したコンクリート構造物の内部検査機器です。孔内をスキャニングして展開画像を取得し、その画像から中性化進行状況、ひび割れ深さ、ひび割れ幅を計測することができます。

特許第4393756号

広島県公共土木施設の『長寿命化に資する技術』区分3：活用促進を図る技術

※本調査機器は、伊藤幸広教授（佐賀大学大学院工学系研究科）により開発されました。

※令和元年度「新成長ビジネス事業化支援事業」の助成を受けています。

国土交通省点検支援技術性能カタログ [トンネル] 技術番号：TN010022-V0022

小径のドリル孔で、コンクリート内部の複数の変状を調査することができます。
- ・ひび割れ幅、位置
- ・界面はく離
- ・ジャンカ、空洞
- ・コールドジョイント
- ・中性化深さ
- ・注入材の充填状況
- ・材料分離の程度（粗骨材）

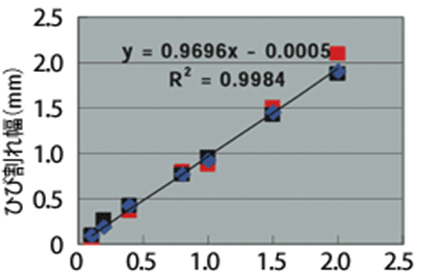

得られる展開画像は高倍率で鮮明なカラー画像のため、調査結果を画像として記録・保存することができるとともに、ひび割れ幅、変状位置、変状面積等が高い精度で得られます。
ドリル孔が小径であるため、調査による構造物の損傷を最小限にとどめ、検査後の補修も容易です。
装置が小さく、検査方法も簡易であり、1人で調査することができます。熟練を要しません。

読取削孔穴サイズ	直径Φ24.5～30mmの孔の内面（周長77～94mm）
読取り有効サイズ	２１０ｍｍ（主走査：穴奥行き方向） 1８８ｍｍ（副走査：回転方向）（段取り替えにより、深さ４００ｍｍまでの対応可能）
出力解像度	600dpi／300dpi 24bit フルカラー
データ保存方法	パソコン/SDHCカード(Class4)
外形寸法	W:80×H:100×L:785（mm）（突起物含まず）
質量	約1.8 kg（充電池、ACアダプタ含まず）
電源	単三型充電池4本／ACアダプタ
標準付属品	画像取得ソフト、画像合成ソフト、取扱説明書
